項目名稱:廣州視睿電子科技有限公司
項目地點:廣州科學城

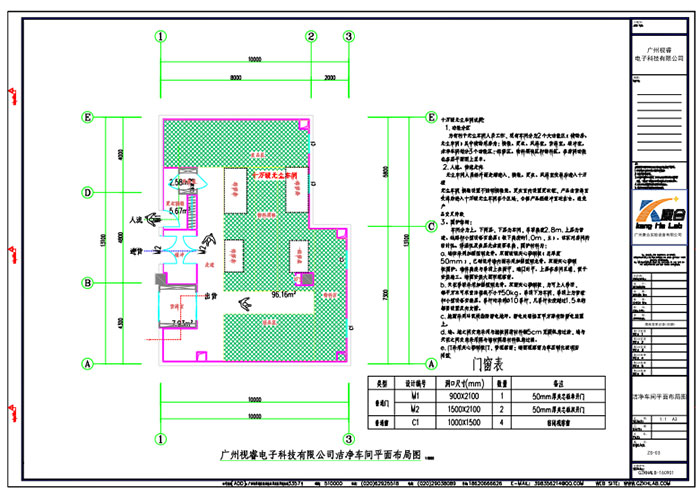

項目位于工業區C棟3樓,用途十萬級無塵車間,建筑面積約124,內部使用面積如下:換鞋室、更衣室面積約為2.6㎡,貨淋室面積約為5㎡,十萬級無塵車間93㎡.

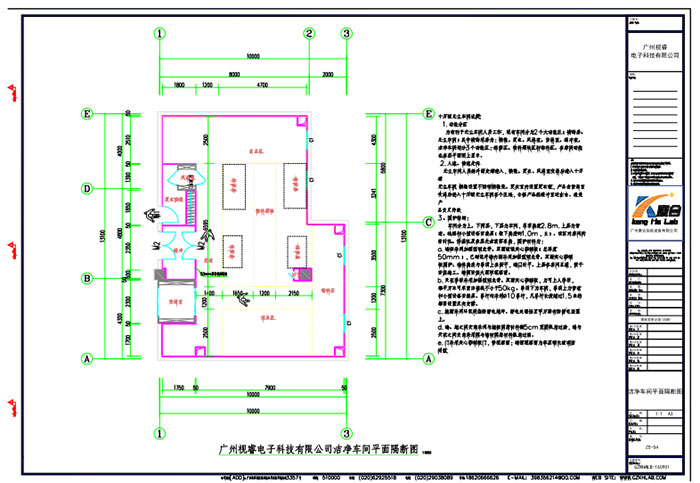

1.功能分區
為有利于無塵車間人員工作.現有車間分為2個大功能區(輔助房、 無塵車間 )其中輔助用房為:換鞋、更衣、風淋室、貨淋室、級沖室。法凈車間劃分3個功能區:維修區、物料周轉區和物料區。各房間功能在各層平面圖上顯示。
2.人流、物流走向
無塵車間人員經外面走廊進入,換鞋、更衣、風淋室吹淋后進入十萬級無塵車間各個區域,合格產品經緩沖室運出去,避免產品交叉污染。
3.圍護結構

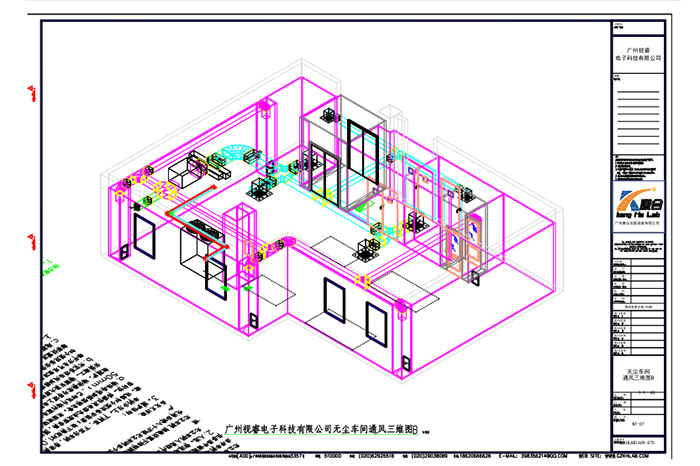

車間分為上、下兩層,下層為車間,吊頂高度2.8m,上層為管道、線路和小型設備安裝層(板下高度約為1.0m,主)。該區對房間的密封性、保溫性及表層光潔度要求高,圍護材料為:
a. 墻體采用加強型鋼龍骨,雙面玻鎂夾心彩鋼板(總厚度50mm),已砌筑外墻內面采用加強型鋼龍骨、雙面夾心彩鋼板圍護。墻體高度與吊頂上表面平、端口封平。上層各房間互通,便于安裝施工。墻面安裝大面積觀察窗。

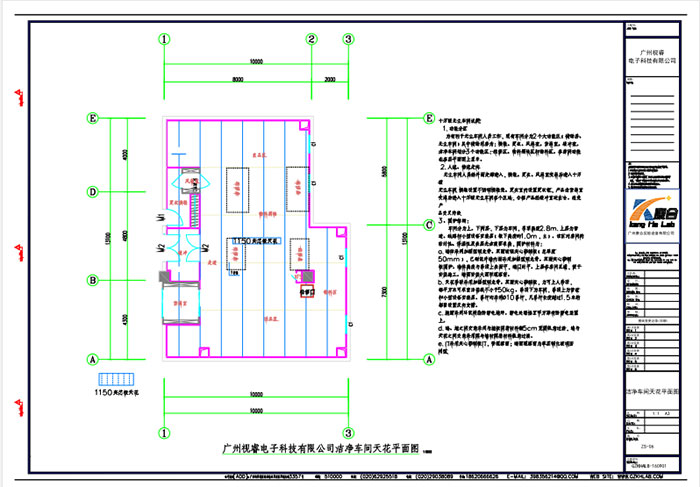

b. 天花吊頂采用加強型鋼龍骨、雙面夾心彩鋼板,為可上人吊頂。每平方米可承重活載荷不小于50KG。吊頂下為車間,吊頂上為管道和小型設備安裝層。吊桿均采用直徑10吊桿,凡吊桿長度超過1.5米的都要設置反向支撐。

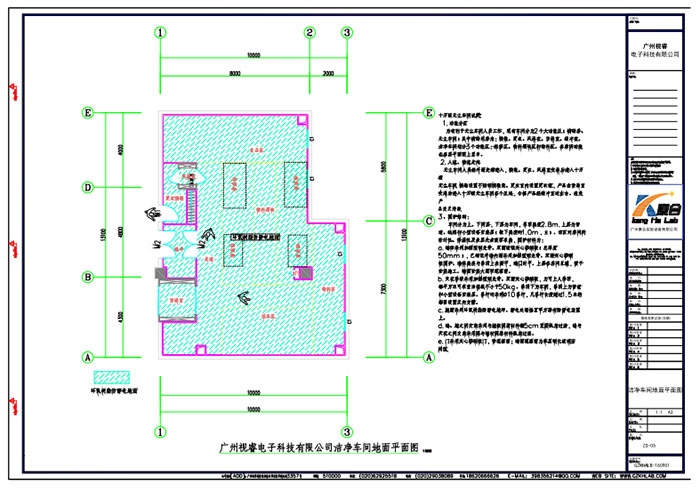

c. 地面采用環氧樹脂防靜電地坪。靜電處理接至甲方原有靜電裝置上。
d. 墻、地之間交角采用與地板同質材料做5cm寬圓弧角過渡,墻與天花之間交角采用同于墻材同質材料弧角過渡。
e. 門采用夾心彩鋼板門,帶觀察窗;墻面觀察窗為單層鋼化玻璃密閉型。
