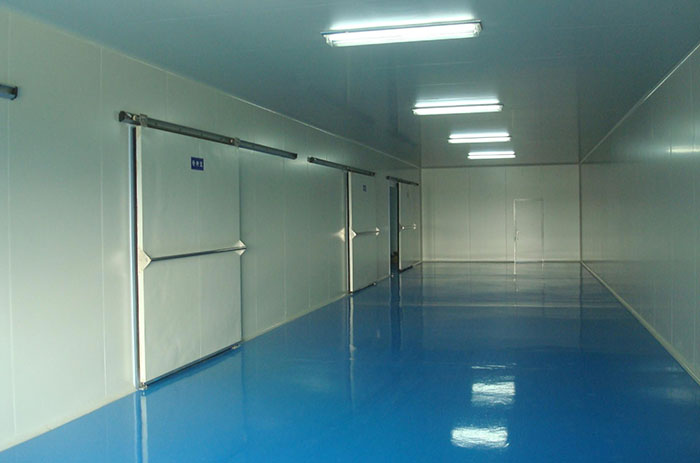

一、無塵車間概述
1.本工程位于中山市火炬開發區東鎮東一路32號工業園內,廠房樓高共1層,層高5.4米,建筑面積4636平方米,現規劃及施工所在區域為潔凈區域、辦公區域、原料倉庫、廢棄廢料收集室和設備機房,總面積約2665平方米,潔凈區域1744平方米,辦公區域306平方米,原料倉庫253平方米,廢氣肥料收集室99平方米,設備機房263平方米。為您推薦:無塵車間
2.設計內容、范圍以及與有關專業的分工:
a.潔凈區域、辦公區域空調風管工程;
b.潔凈區域、辦公區空調水管工程;
c.潔凈區域、設備機房通風工程;

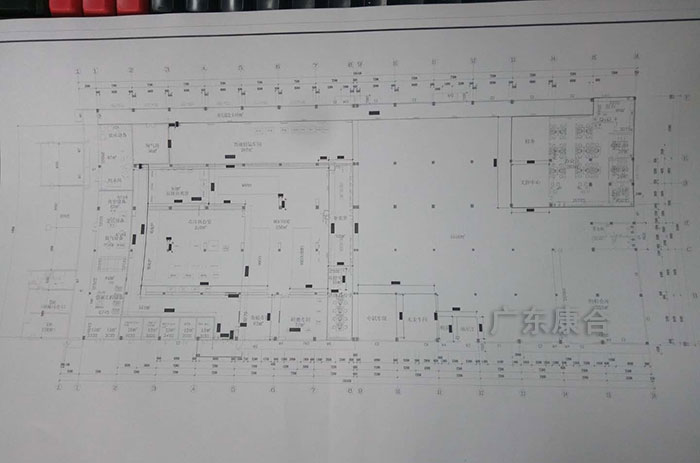

新廠房平面尺寸圖
二、中山廠房無塵車間設計依據:
1.《民用建筑供暖通風與空氣調節設計規范》GB50736-2012
2.《高層民用建筑設計防火規范》GB50045-95(2005版)
3.《汽車庫、修車庫、停車場設計防火規范》GB50067-97
4.《公共建筑節能設計標準》GB50189-2005
5.《城市區域環境噪聲標準》GB3096-2008
6.《全國民用建筑工程設計技術措施 暖通空調.動力》(2009版)
三、無塵車間設計計算參數
1.室外計算參數(廣州):
(1)干球溫度:
夏季空調室外計算溫度33.5°C;
冬季空調室外計算溫度5°C;
夏季空調日平均溫度30.1°C;
冬季通風溫度14.1°C。
(2)濕球溫度:
夏季空調室外計算溫度:27.7°C;
(3)室外氣象參數:
夏季通風室外計算相對濕度70%;
冬季通風室外計算相對濕度72%。
(4)室外平均風速:夏季1.8m/s 冬季2.4m/s。
(5)大氣壓力:夏季1004.5kPa 冬季1019.5kPa。
2.室內設計參數:
區域名稱 |
潔凈度(靜態) |
夏季溫度 |
冬季溫度 |
相對濕度 |
換氣次數(N/H) |
新風量(%) |
正壓 |
黃光室 |
百級 |
25±2°C |
20±2°C |
55%±5 |
- |
0-4%可調 |
0-5Pa |
芯片機臺室 |
千級 |
25±2°C |
20±2°C |
55%±5 |
55 |
0-10%可調 |
0-5Pa |
外包車間 |
千級 |
25±2°C |
20±2°C |
55%±5 |
55 |
0-10%可調 |
0-5Pa |
電鍍車間 |
萬級 |
25±2°C |
20±2°C |
55%±5 |
25 |
0-10%可調 |
0-5Pa |
研磨車間 |
萬級 |
25±2°C |
20±2°C |
55%±5 |
25 |
0-10%可調 |
0-5Pa |
設備維修通道 |
萬級 |
25±2°C |
20±2°C |
55%±5 |
25 |
0-10%可調 |
0-5Pa |
更衣室 |
萬級 |
25±2°C |
20±2°C |
55%±5 |
25 |
0-10%可調 |
0-5Pa |
潔凈辦公室 |
萬級 |
25±2°C |
20±2°C |
55%±5 |
25 |
0-10%可調 |
0-5Pa |
3.潔凈等級設計參數:潔凈度標準按照ISO14644標準。
4.凈化車間換氣次數:按照《潔凈廠房設計規范》設計,確保達到要求的凈化級別。
5.潔凈室冷負荷:夏季冷負荷包括圍護結構負荷、人員負荷、照明負荷、生產設備負荷、空調機組內風機負荷、新風負荷。
6.新風量綜合考慮人員衛生所需風量、生產設備排風量、維持潔凈室正壓所需風量。
四、無塵車間空調系統說明:
1.空調系統劃分,根據廠房分布實際情況,潔凈區域采用恒溫恒濕空調送風系統,辦公室采用分體空調降溫,廠房中部預留車間暫不布置空調。
2.恒溫空調送風系統采用MAU+FFU+DC系統,MAU(全新風組合式潔凈空調柜)主要控制室內的濕度和保證室內正壓,FFU(潔凈送風單元)通過空氣循環過濾保證潔凈度,DC(換熱干盤管)控制室內溫度。
3.潔凈廠房凈化空調系統,采用初中效+高效空氣過濾器系統,選用潔凈組合式空氣處理機組,空氣處理及循環過程如下:
新房→初效過濾器→表冷段→送風機→中效過濾器出風→送風管系統→天花夾層→FFU→高效過濾器→室內→回風百葉
4.正壓換氣次數
潔凈室內相對室外保持正壓,空氣潔凈度級別不同的相鄰房間的靜壓差應不小于5Pa,潔凈室(區)與室外大氣的靜壓差應大于10Pa。
5.氣流控制
生產車間氣流組織為頂送風,底下側回風,高效過濾器可通過拆除其下部的擴散孔板,在潔凈室內更換。
6.壓差控制
潔凈室的壓差控制可以通過回風口及新風管上的調節閥控制,以實現控制潔凈室壓差的目的。
7.主要設備及配置
潔凈區設一臺水冷式組合式空氣凈化機組,專門處理潔凈區域室內負荷和潔凈區域室內負荷和潔凈度,各臺機組參數如下:
送風量20000CMH,制冷量125KW,帶初中效過濾段,機外余壓800PA

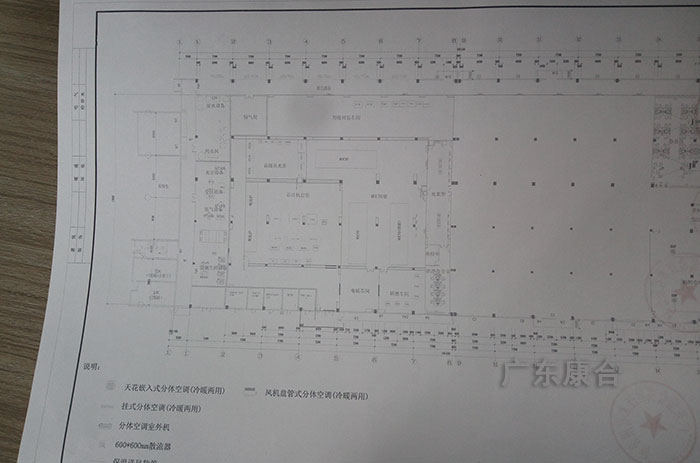

新廠房分體空調平面布局圖
五、無塵車間空調系統控制要求
1.空調機組的控制要求,訂貨時需生產廠家提供控制圖
2.空調機組控制要求,潔凈生產車間采用恒溫恒濕控制,空調溫濕度可根據認為設置的控制面板自動控制溫濕度。
